Rotormontage mit Stromschienen oder Magneten

Die Diafragmafixierungstechnik klemmt in einem Arbeitsgang alle Elemente des Rotors einer elektrischen Maschine und stellt eine neuartige und vorteilhafte Alternative zum üblichen Kleben oder Schrumpfen dar.

Das Prinzip wird in der folgenden Animation gezeigt, in der alle Elemente des Rotors, hier mehrere Permanentmagnete sowie die Welle, in einem sehr Effizienter Weg durch einmaliges Einpressen der Welle zusammengesetzt wird.

Dies wird erreicht, indem zwei Prinzipien der Membrantechnik angewendet werden:

1) Das Einführen kleiner Versätze der Öffnungen in die (alle identischen) Platten und

2) Das Stapeln der Platten in verschiedenen Ausrichtungen, um entgegengesetzte Versätze zu erhalten

fixation by press-fit of shaft

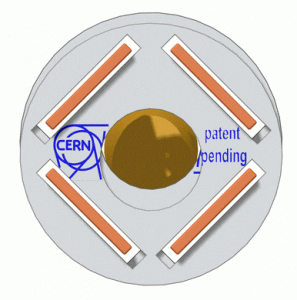

einfaches Einsetzen von Magneten

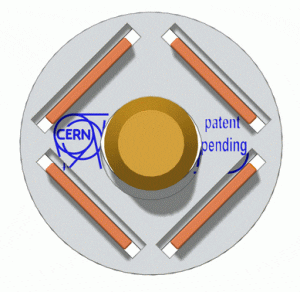

Fixierung durch Einpressen der Welle

Wir können solche Werkzeuge die aus Profilscheiben bestehen und Ihre Rotormontage erleichtern, darstellen und liefern,

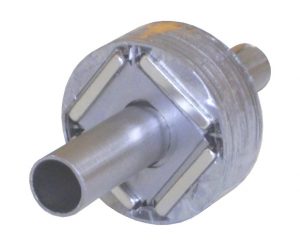

Gründe für die Verwendung der Diafragmamontage von Rotoren:

  1. Schnell und effizient, was zu einem erheblichen Zeit- und Arbeitsstundengewinn führt.
  2. Es kann zur Reparatur oder für Rekuperation von Magneten zum Beispiel zerlegt werden
  3. Die Klemmung hält bis höheren Temperaturen stand als die übliche Klebe- oder Schrumpfpassung
  4. Kein Spezialwerkzeug erforderlich (geringe Investition, schnell anwendbar)

Animation der Rotorbau
